在工業自動化控制系統中，DN100（公稱直徑100mm）管道作為中型流體輸送的關鍵節點，其控制元件的選型直接決定了系統的穩定性、精度及運行成本。電動閘閥因其流阻小、啟閉省力等特點，廣泛應用于各類工況。然而，許多工程人員在面對“開關型”與“調節型”兩種電動執行機構時，常因概念混淆導致選型失誤。本文將從核心定義、技術差異、應用場景及選型要點四個維度，系統闡述DN100電動閘閥的正確選型邏輯。

1. 開關型電動閘閥（開環控制）

開關型電動執行器屬于‌點位控制‌設備。其工作邏輯簡單明確：接收開啟或關閉指令后，電機驅動閥門動作直至達到全開或全關位置，隨即停止。

• ‌控制信號‌：通常采用無源觸點（干接點）或簡單的數字量信號（如AC220V/DC24V通斷）。
• ‌動作特征‌：只有“全開”和“全關”兩個極限狀態，中間過程無停留功能，無法實現任意開度的精準定位。
• ‌反饋機制‌：一般僅具備全開/全關限位反饋，部分高端型號可配備電位器提供粗略的開度指示，但不參與閉環控制。

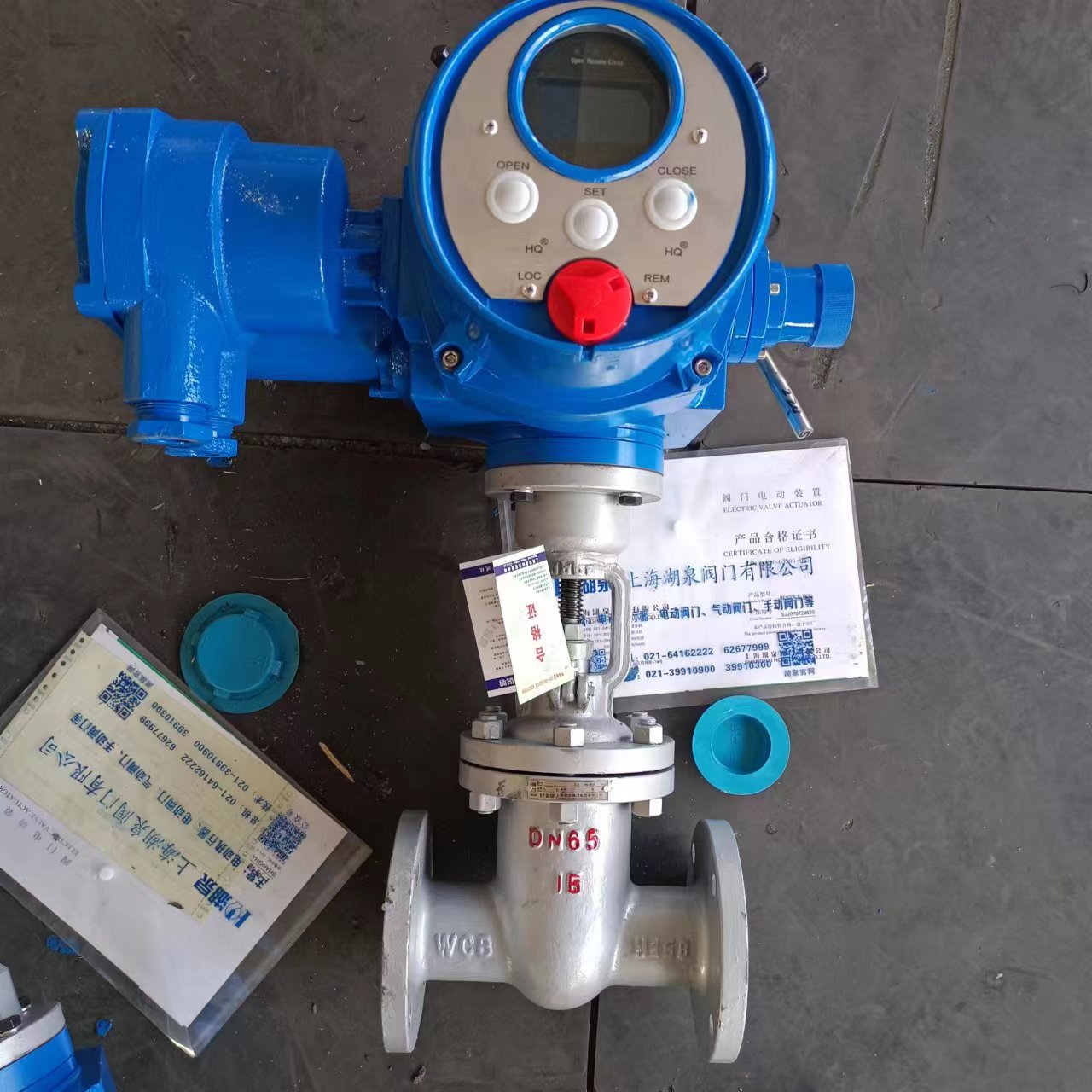

2. 調節型電動閘閥（閉環控制）

調節型電動執行器屬于‌連續比例控制‌設備。其核心在于能夠根據模擬量信號的變化，精確調整閥門的開度百分比（0%-100%）。

• ‌控制信號‌：接收標準的工業模擬量信號，最常見為4-20mA電流信號或0-10V電壓信號。
• ‌動作特征‌：可根據輸入信號的強弱，將閥門停留在任意指定開度，實現對流量、壓力或液位的連續、線性或等百分比調節。
• ‌反饋機制‌：具備高精度的位置反饋功能（通常為4-20mA），形成“信號輸入-執行動作-位置反饋”的閉環控制回路，確保控制精度。

‌
注意‌：雖然閘閥本身設計用于截斷而非精細調節，但在某些特定工況下，配合調節型執行器可實現粗略的流量控制。若對調節精度要求極高，建議優先考慮調節閥（如截止閥、球閥配合調節型執行器），因為閘閥的流量特性曲線非線性較強，小開度時易產生振動和氣蝕。

1. 優先選用開關型的場景

• ‌緊急切斷‌：消防水管路、燃?xì)庵鞴艿馈⑽ｋU化學品儲罐進出口，要求在事故狀態下迅速完全切斷介質。
• ‌常規通斷‌：給排水系統的進水/排水總管、排污管路、普通蒸汽管道的啟停控制。
• ‌自動化程度低‌：僅需遠程啟停，無需實時監測流量變化的簡易自動化項目。
• ‌預算敏感‌：對成本控制嚴格，且工藝上不需要微調流量的場合。

2. 優先選用調節型的場景

• ‌工藝參數穩定‌：化工反應釜進料控制、制藥行業流體配比、暖通空調系統的水量平衡調節。
• ‌恒壓/恒流控制‌：需要維持管道壓力恒定或流量穩定的閉環控制系統（如PLC/DCS系統統一調控）。
• ‌液位聯動‌：水箱/水池的自動補水或排水，需根據液位傳感器信號動態調整閥門開度。
• ‌精細介質輸送‌：對流量波動敏感的精密制造流程，要求介質供應平滑無沖擊。

3. 選型口訣

‌“只通斷，選開關；調流量，選調節。”‌
“要切斷，用開關型，省錢耐用；要穩壓，用調節型，精準可控。”

在實際工程中，除了區分開關與調節類型外，還需關注以下技術參數，以確保DN100閥門的可靠運行：

1. ‌力矩匹配與安全系數‌
   DN100閘閥在高壓差下啟閉力矩較大。選型時必須計算最大工作壓差下的所需力矩，并預留‌1.3-1.5倍的安全系數‌。若力矩不足，會導致閥門卡死、電機過載燒毀或密封不嚴。

2. ‌電源電壓與控制信號制式‌

   • ‌電壓‌：確認現場供電條件，常見有AC220V、AC380V、DC24V。大口徑閥門常用AC380V以降低電流，小功率或防爆區域常用DC24V。
   • ‌信號‌：調節型必須明確信號類型（4-20mA還是0-10V）以及是否帶斷電保護功能（Fail-Safe）。斷電保護模式分為：失信號保位、失信號全開、失信號全關，需根據工藝安全要求確定。

3. ‌防護等級與防爆要求‌

   • ‌防護等級‌：戶外安裝或潮濕環境（如污水處理）應選用IP65及以上防護等級。
   • ‌防爆認證‌：若介質為易燃易爆氣體（如天然氣、氫氣）或處于爆炸危險區域，必須選用具有Ex d II BT4/BT6等認證的防爆電動執行器，并提供相應的防爆合格證。

4. ‌閥門結構與材質適配‌

   • ‌閘閥局限性‌：閘閥在全開時流阻最小，但小開度調節時易受介質沖刷損壞密封面。若長期處于小開度調節工況，建議評估是否更換為‌偏心旋轉閥‌或‌單座調節閥‌。
   • ‌材質選擇‌：根據介質腐蝕性、溫度選擇閥體材質（如鑄鐵、鑄鋼、不銹鋼304/316L）及密封材料（橡膠、PTFE、金屬硬密封）。

5. ‌品牌與服務支持‌
   選擇具備完整資質（如TS特種設備制造許可證）、擁有成熟研發體系和售后網絡的品牌。對于調節型閥門，廠家的現場調試能力和技術支持至關重要，錯誤的參數整定可能導致系統振蕩甚至失控。

正確選型DN100電動閘閥，本質上是工藝需求與控制成本的平衡藝術。開關型以其簡潔、可靠、經濟的特點，勝任絕大多數通斷任務；調節型則以精準、靈活、智能的優勢，滿足復雜工藝的控制需求。工程人員應深入理解現場工況，避免“大材小用”造成的浪費，更要杜絕“小材大用”引發的控制失效。通過科學比對、嚴謹計算，方能實現流體控制系統的高效、安全運行。
