1. 產品概述

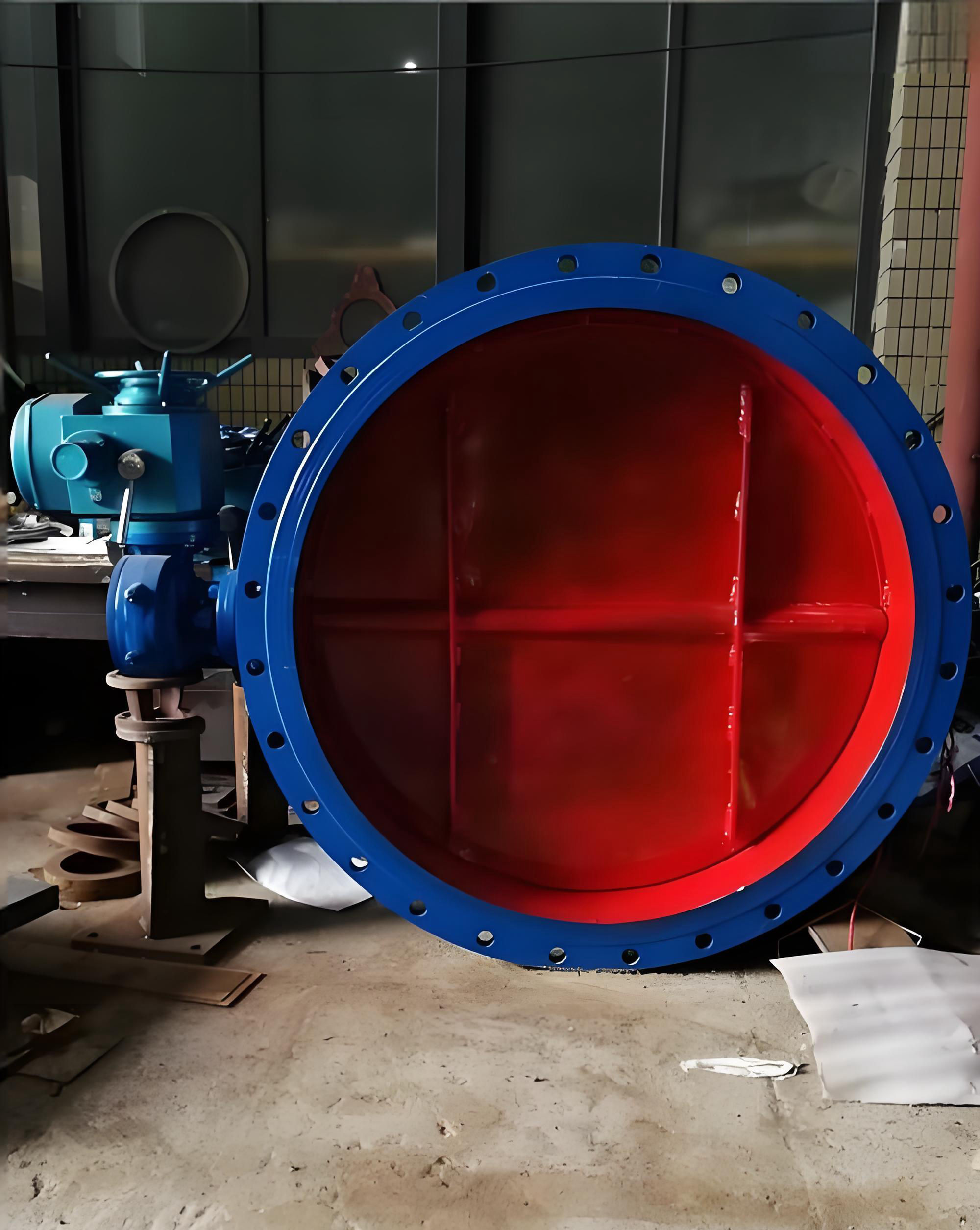

上海湖泉閥門集團有限公司MD941S-1 電動耐磨蝶閥是專為含塵煤氣、煙道氣及其他高濃度含塵氣體工況設計的高性能調節與切斷裝置。該系列產品針對冶金、化工、電力及環保行業的高溫煙氣凈化系統進行了優化，采用優質耐磨材料焊接而成，具有結構緊湊、重量輕、啟閉迅速、密封可靠等特點。其獨特的無連桿、無螺栓內部結構設計，有效避免了介質沖刷對連接件的磨損，特別適用于低壓差、大口徑、大流量且操作頻繁的管路系統，是高溫煙氣除塵與凈化工程的理想控制設備。

2. 主要技術參數

• ‌公稱通徑‌：DN100 - DN3000 mm
• ‌公稱壓力‌：PN0.05 MPa / PN0.25 MPa / PN0.6 MPa
• ‌適用溫度‌：-30℃ ~ 500℃（具體取決于閥體及密封材料選型）
• ‌適用介質‌：煤氣、含塵氣體、煙道氣、高溫煙氣等
• ‌泄漏率‌：≤ 0.5% ~ 1.5%
• ‌驅動方式‌：電動（三相380V, 50Hz），可選配開關型或調節型（4-20mA信號輸入）
• ‌啟閉時間‌：根據口徑大小及執行機構型號，通常在 ≤25s 至 ≤60s 之間

3. 核心結構與材質特點

3.1 結構設計

• ‌耐磨耐沖蝕‌：閥體與蝶板采用流線型設計，減少氣流阻力與局部渦流，降低粉塵堆積與沖蝕風險。
• ‌無內部連桿‌：閥體內無連桿、螺栓等易損件，工作可靠性高，使用壽命長，且不受介質流向影響。
• ‌輕量化設計‌：結構短、重量輕，便于安裝與維護，特別適合大口徑管道的空間布局。

3.2 主要零件材質

為適應高溫及腐蝕性環境，關鍵部件提供多種材質選擇：

• ‌閥體/蝶板‌：鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊耐磨耐熱合金。
• ‌密封圈‌：采用與閥體相同材質的金屬硬密封，或柔性石墨、氟塑料等復合材料，確保高溫下的密封性能。
• ‌閥桿‌：碳鋼、2Cr13、不銹鋼或鉻鎳鉬鈦鋼，經過強化處理以抵抗扭轉應力。

4. 應用領域

MD941S-1 電動耐磨蝶閥廣泛應用于以下行業的高溫煙氣凈化及通風除塵系統：

• ‌冶金行業‌：高爐煤氣、轉爐煤氣凈化管道，燒結機煙道。
• ‌電力行業‌：電廠鍋爐煙風道、脫硫脫硝系統。
• ‌建材與化工‌：水泥窯尾煙氣、化工廢氣處理裝置。
• ‌環保工程‌：大型工業除塵設施、通風換氣系統。

5. 選型與安裝建議

• ‌執行機構選配‌：根據閥門口徑（DN100-DN3000）匹配相應扭矩的電動執行器（如Q系列或Z系列減速電機），確保啟閉力矩充足。
• ‌安裝方向‌：建議在管道中水平安裝，以保證閥軸受力均勻；若垂直安裝，需考慮介質重力對蝶板的影響。
• ‌維護便利性‌：由于采用上裝式或整體焊接結構，日常維護主要集中在外部執行機構及填料函，無需拆卸閥體即可進行部分檢修，大幅降低停機維護成本。
