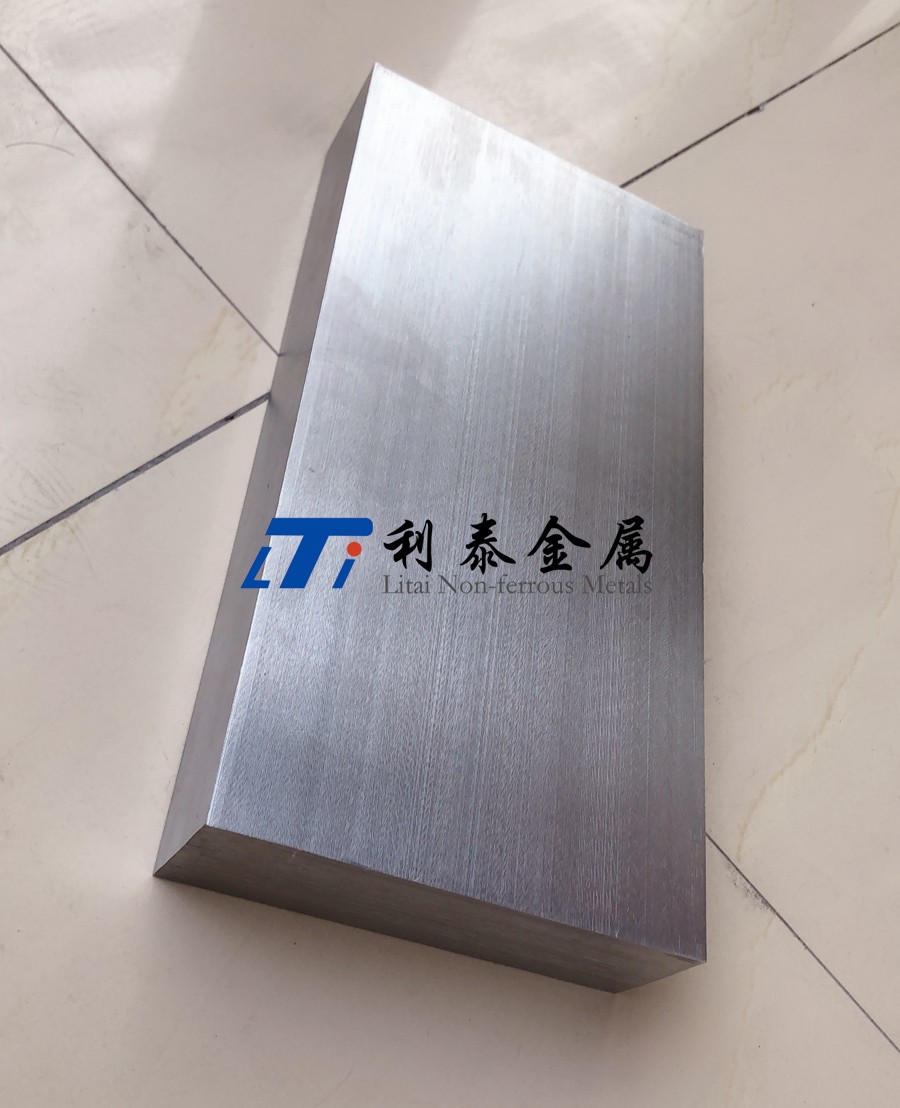

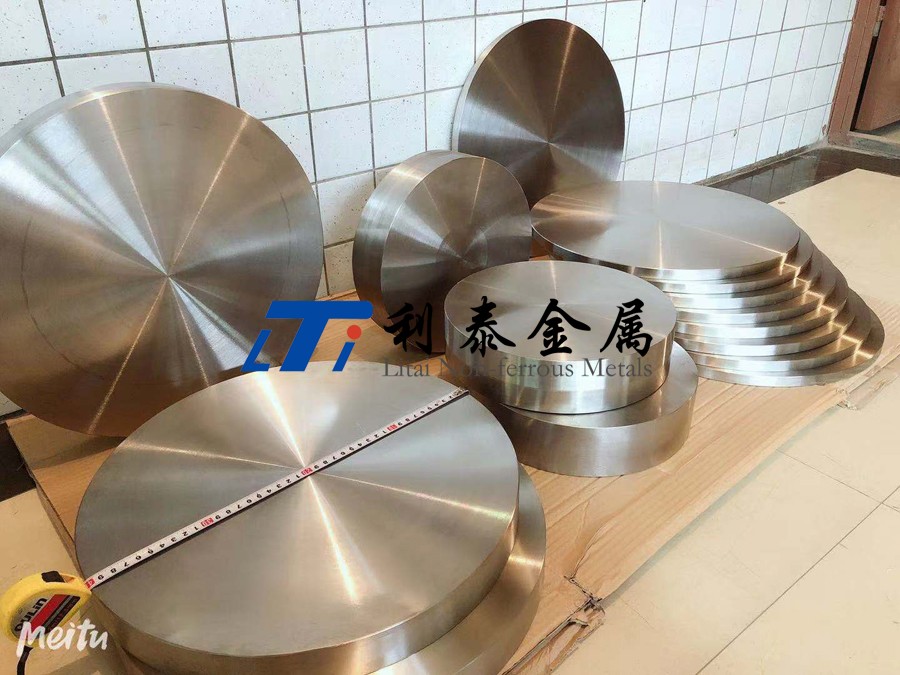

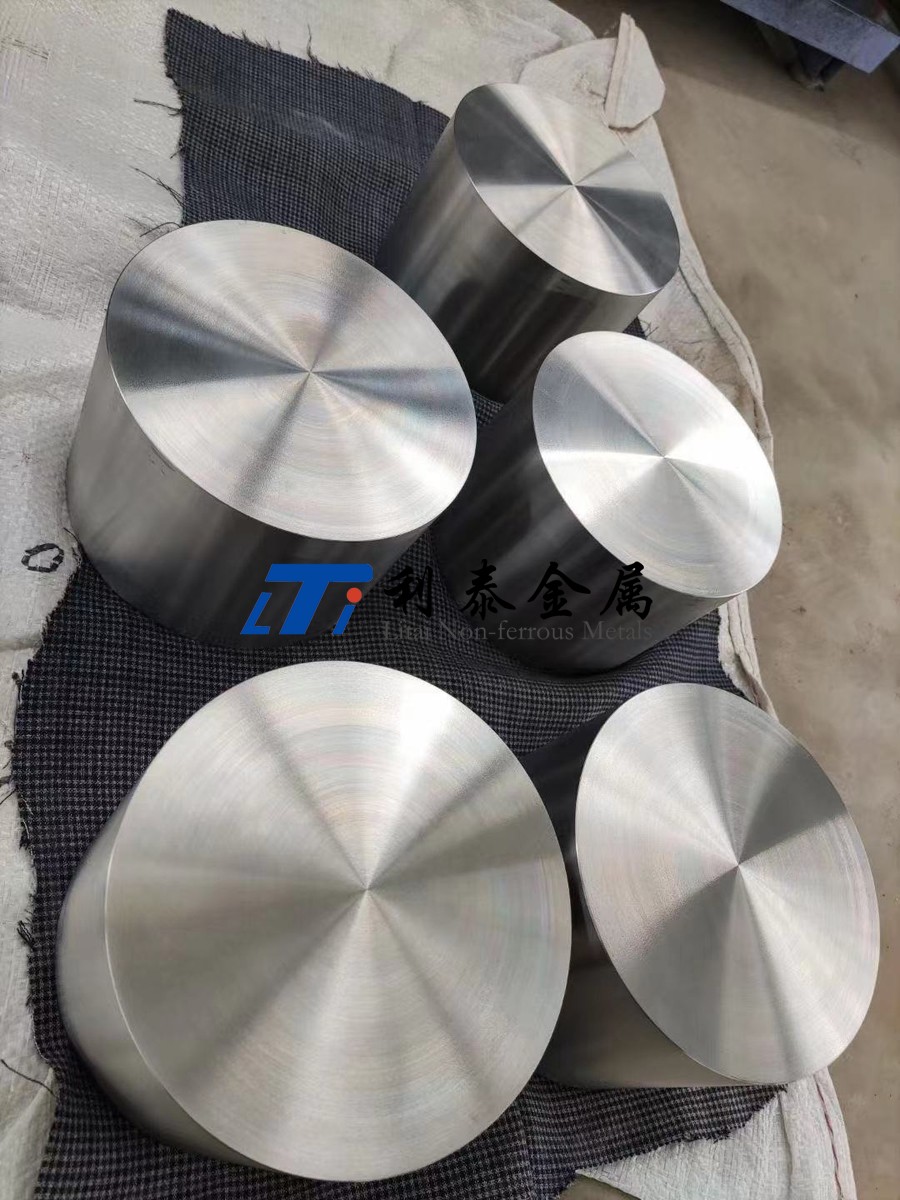

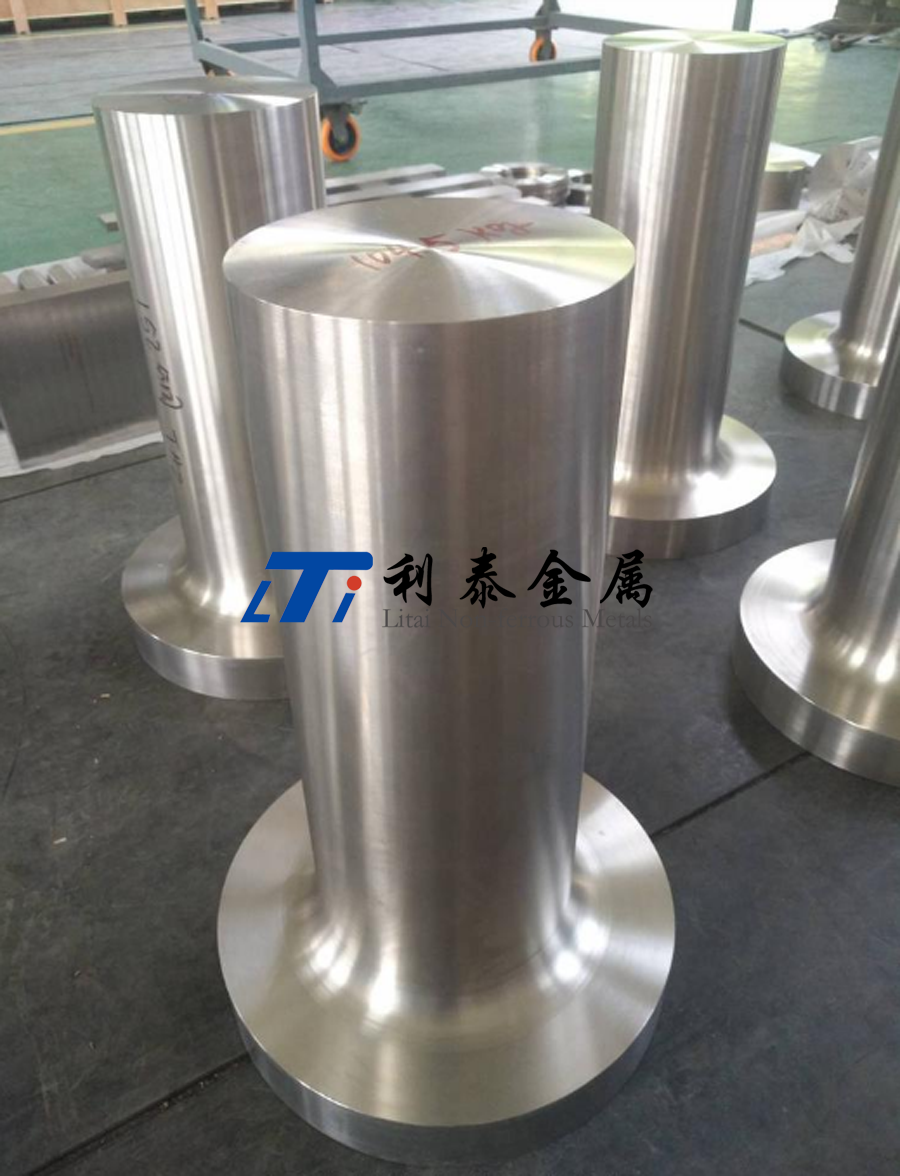

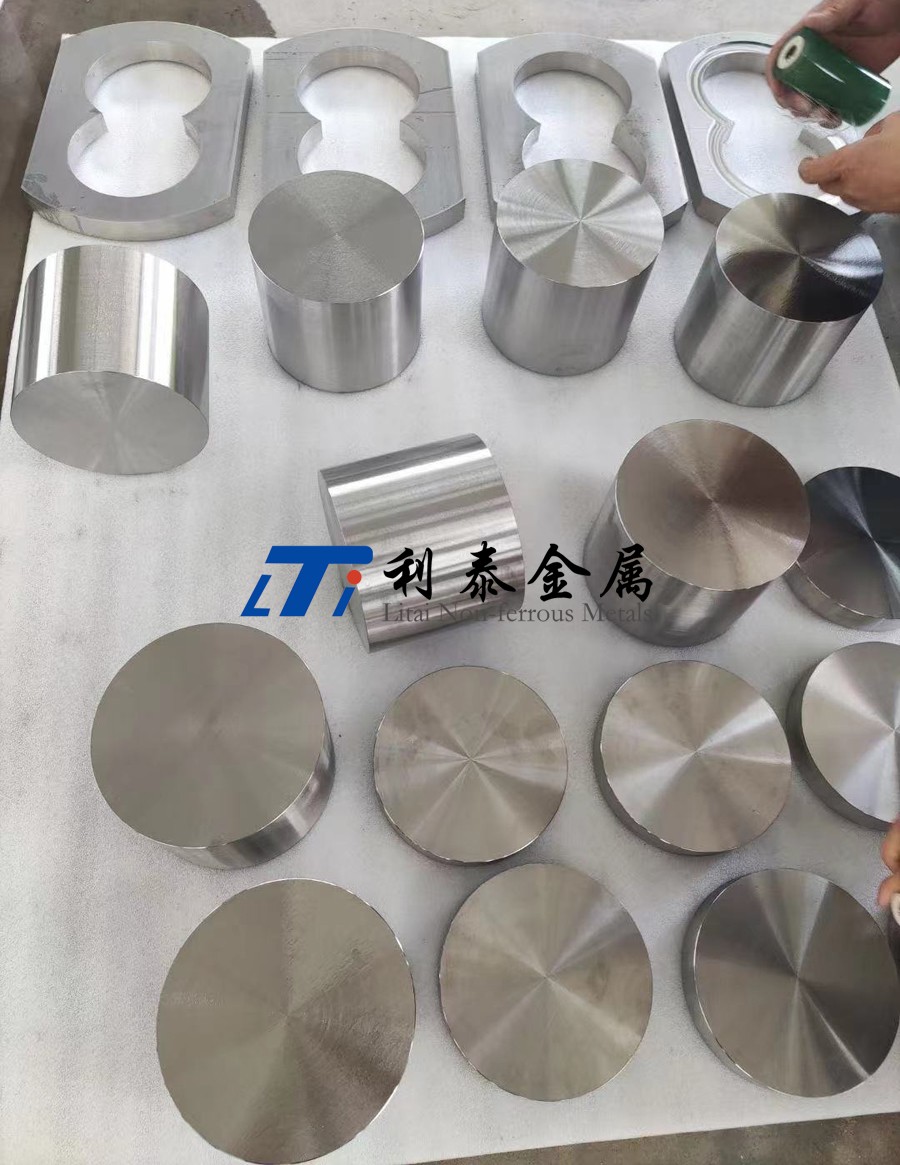

TC6鈦合金鍛件

詳細描述

產(chǎn)品名稱：鈦合金鍛件、TC6鈦合金

TC6(Ti 6.0Al2.5Mol.5Cr 0.5Fe 0.3Si) 鈦合金具有優(yōu)良的熱加工工藝性能，變形抗力小，塑性高，可以進行焊接和各種方式的機械加工。TC6鈦合金的組織和性能對熱處理方法和熱處理冷卻速度大小較敏感，TC6鈦合金鍛件的典型熱處理制度主要包括：

1、普通退火：

800℃~850℃，1h~2h，AC(承力零件允許采用普通退火)。

2、等溫退火：

在870℃~950℃選定退火溫度，典型的等溫退火制度是870℃，1h~2h，爐冷到550℃~650℃(截面或直徑≤20mm)，或轉(zhuǎn)移到爐溫為550℃~650℃的另一爐中(截面或直徑>20mm~50mm)，保溫2h，AC。

3、雙重退火：

對截面或直徑大于50mm的產(chǎn)品，在870℃~950℃選定退火溫度，典型的雙重退火制度是880℃，1h~2h，AC+550℃~650℃，2h~5h，AC。

4、固溶時效：

固溶處理，在840℃~900℃選定固溶處理溫度，典型固溶處理制度是850℃，1h，WQ。時效處理，在500℃~620℃選定時效溫度，典型時效制度是550℃，1h~4h，AC。

上述熱處理制度可以適應(yīng)TC6鈦合金不同半成品類型和規(guī)格的需要，實際生產(chǎn)過程中，TC6鈦合金的技術(shù)標(biāo)準(zhǔn)指標(biāo)要求是確定TC6鈦合金棒材和鈦鍛件主導(dǎo)熱處理制度或選擇原則的基礎(chǔ)。
