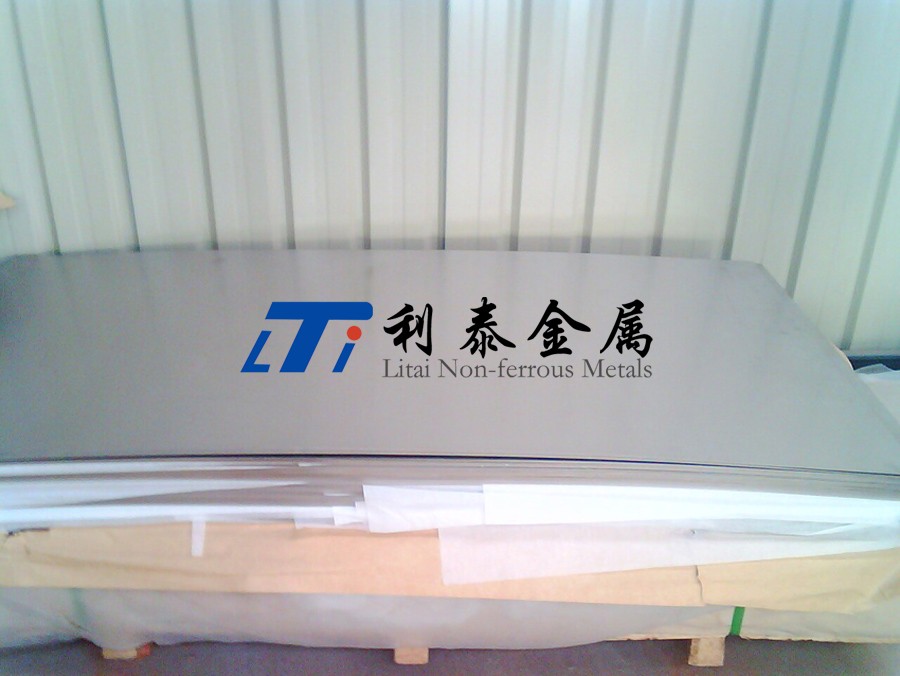

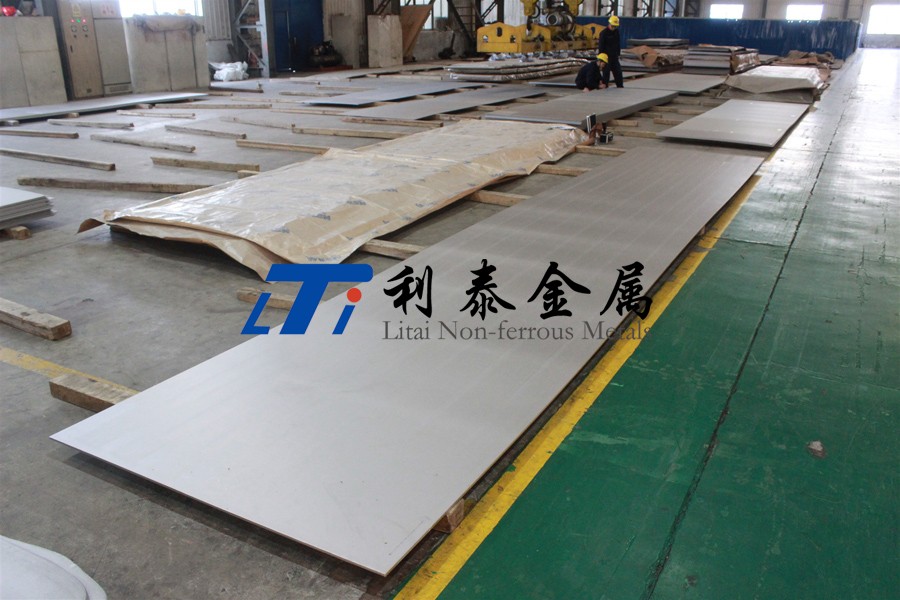

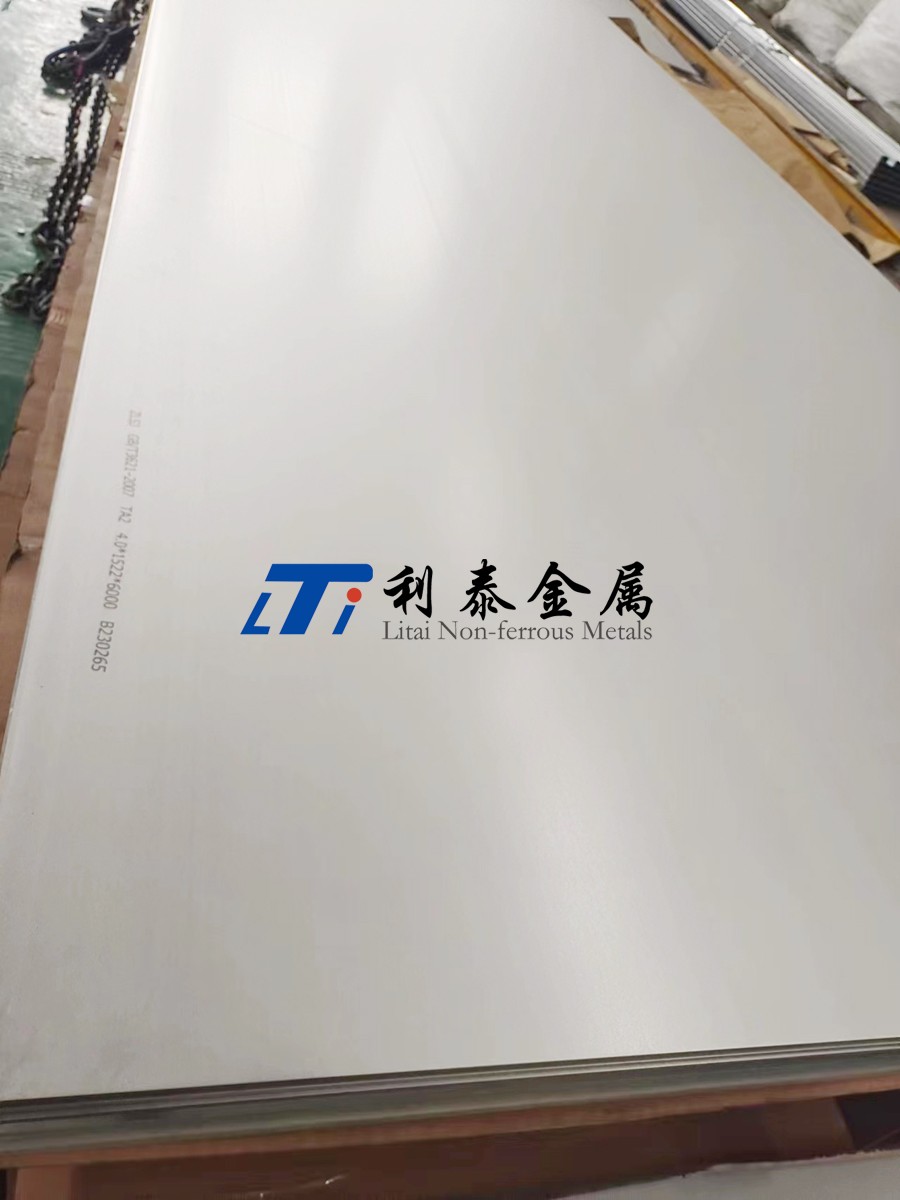

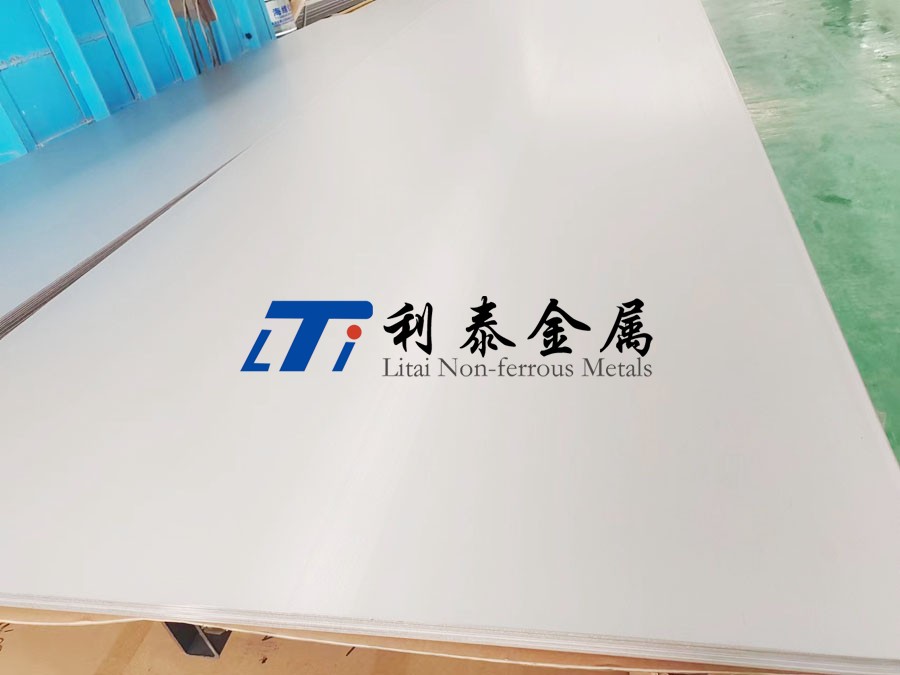

航空航天用TC6鈦板

詳細描述

一、TC6鈦板的定義與名義成分

定義：TC6是中國自主研發的α+β型鈦合金（對標俄羅斯BT3-1），名義成分為 Ti-6Al-2.5Mo-1.5Cr-0.5Fe-0.3Si，專為航空發動機和高溫承力結構設計。

執行標準：

中國：GB/T 2965（鈦板材）、GB/T 3620.1（成分標準）

國際參考：AMS 4911（美國宇航材料規范，類似TC4）

二、性能與特點

1、核心性能：

高溫強度：500°C下抗拉強度≥600 MPa（優于TC4的450 MPa）。

抗蠕變性：500°C/200 MPa條件下蠕變速率＜1×10?? s?1。

疲勞性能：高周疲勞極限（10?次循環）達450 MPa（比TC4高15%）。

2、突出特點：

高溫穩定性：Mo、Cr元素延緩氧化與相變，適合長期高溫服役。

損傷容限：斷裂韌性≥60 MPa·m1/2，裂紋擴展速率低。

工藝兼容性：可鍛造、焊接（需氬氣保護），但冷成型性較差。

三、航空航天領域的具體應用

1、航空發動機：

壓氣機盤/葉片：承受500°C高溫與離心載荷（如渦扇發動機高壓段）。

燃燒室外殼：抗高溫燃?xì)飧g與熱應力。

2、機身結構：

起落架支撐梁：高疲勞抗性，延長服役壽命。

翼梁接頭：輕量化與高強結合，降低結構重量。

3、航天器：

火箭發動機噴管：短時耐受800°C高溫燃?xì)鉀_刷。

衛星支架：太空極端溫度下的尺寸穩定性。

四、制造工藝

1、熔煉：

三次真空自耗電弧爐（VAR）熔煉，氧含量控制≤0.15%。

添加Al-Mo中間合金，確保成分均勻。

2、熱加工：

β相區鍛造（950~1000°C），細化晶粒至ASTM 5-6級。

等溫模鍛工藝，減少殘余應力。

3、熱處理：

雙重退火：950°C×1h（固溶） + 550°C×4h（時效）。

避免β相晶粒過度生長，平衡強度與韌性。

4、表面處理：

微弧氧化（MAO）：生成10~30μm陶瓷層，提升抗高溫氧化性。

激光沖擊強化：提高疲勞壽命30%以上。

五、與航空航天其他鈦合金的對比

關鍵差異：

TC6 vs TC4：TC6耐溫性提升40%，但冷成型性差，適用于更高溫部件。

TC6 vs TC11：TC11耐溫達550°C，但含Zr成本高，多用于軍用發動機。

TC6 vs TA15：TA15焊接性更優，但TC6抗蠕變能力更強。

六、選購方法與注意事項

1、選購要點：

認證資質：需提供GB/T 3620.1成分報告、NADCAP熱處理認證。

性能驗證：高溫持久試驗（500°C/300 MPa≥100h）、超聲波探傷（缺陷≤Φ0.8mm）。

供應商選擇：優先中航工業/中國航發認證企業（如寶鈦股份、西部超導）。

2、注意事項：

加工控制：避免β相區過熱（＞1000°C）導致晶粒粗化，降低疲勞壽命。

焊接工藝：推薦電子束焊（EBW），熱影響區需二次退火消除脆性。

氫脆防控：酸洗后需真空退火（氫含量≤0.012%），防止應力腐蝕開裂。

七、未來新應用領域探索

可重復使用航天器：

熱防護系統支撐架：耐高溫+抗熱震，替代鎳基合金減重40%。

超音速民機：

發動機短艙：降低氣動加熱（馬赫2.5+）下的變形風險。

增材制造：

梯度材料渦輪葉片：結合TC6基體與陶瓷涂層，提升耐溫至600°C。

深空探測：

月球基地結構件：適應-180°C~150°C極端溫差，抗月塵磨損。

總結

TC6是中國航空航天領域中高溫鈦合金的標桿，以500°C長期耐溫性、高性價比和成熟工藝占據關鍵地位。相較于TC4，其高溫性能顯著提升；與TC11相比，成本優勢明顯但耐溫略低。未來在可重復使用飛行器、超音速民機等領域的應用將推動其工藝創新（如3D打印與表面改性），但需解決高溫氧化與氫脆防護的長期挑戰。選材時需緊扣服役環境，嚴控供應鏈質量，以發揮其最大效能。
