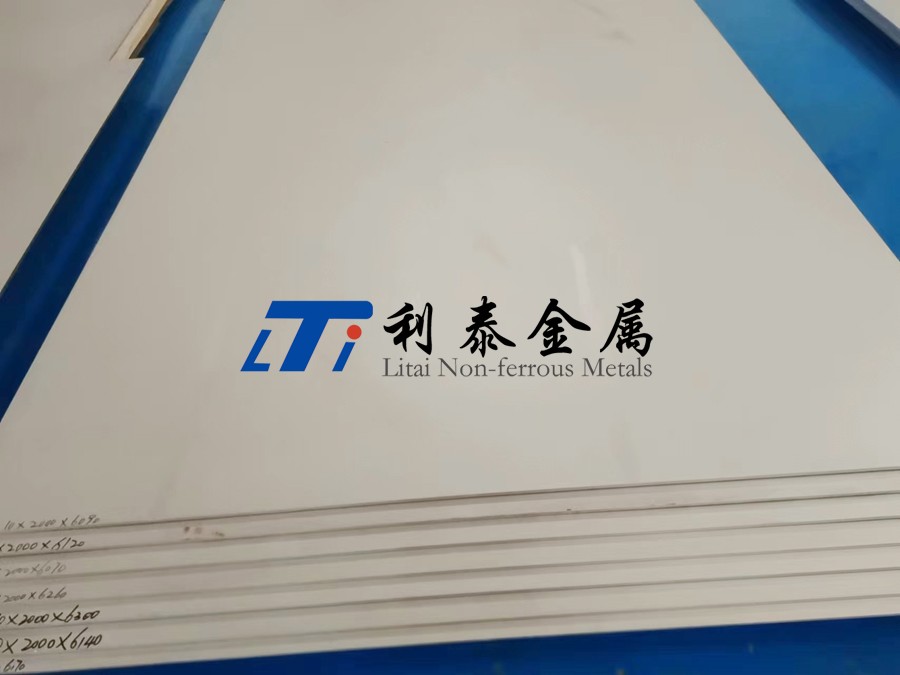

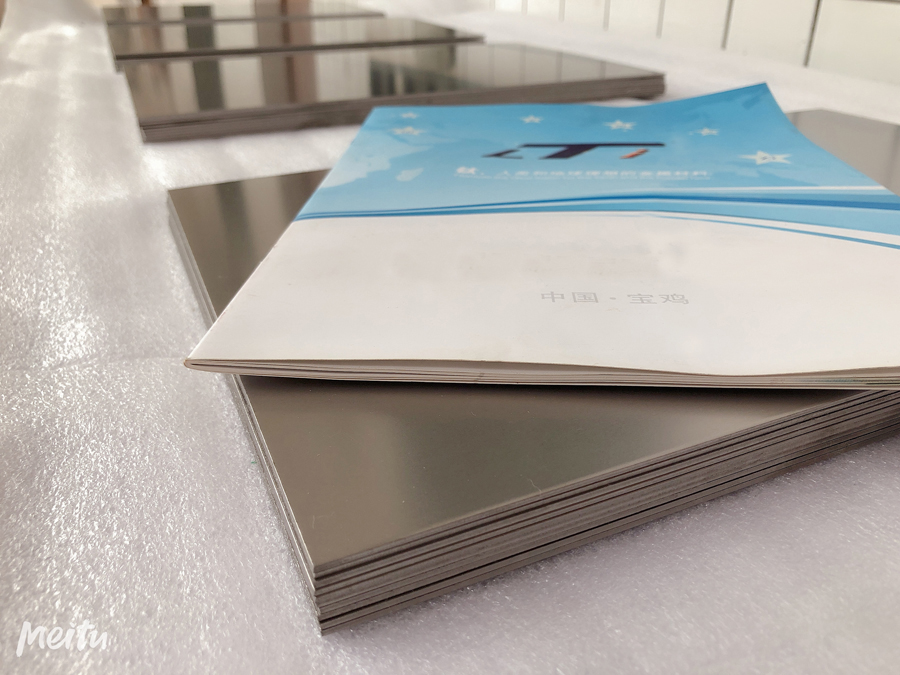

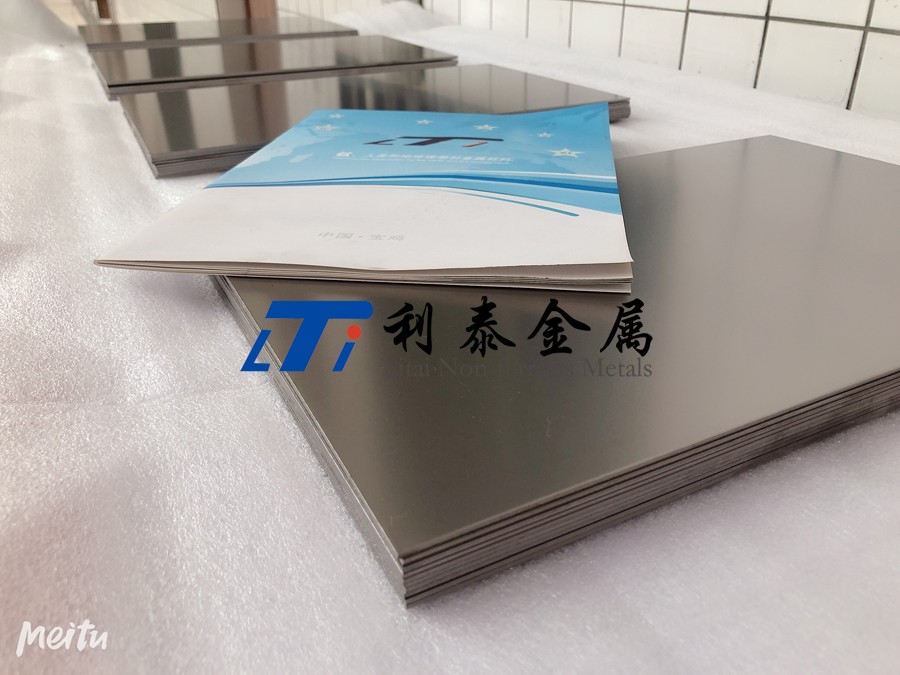

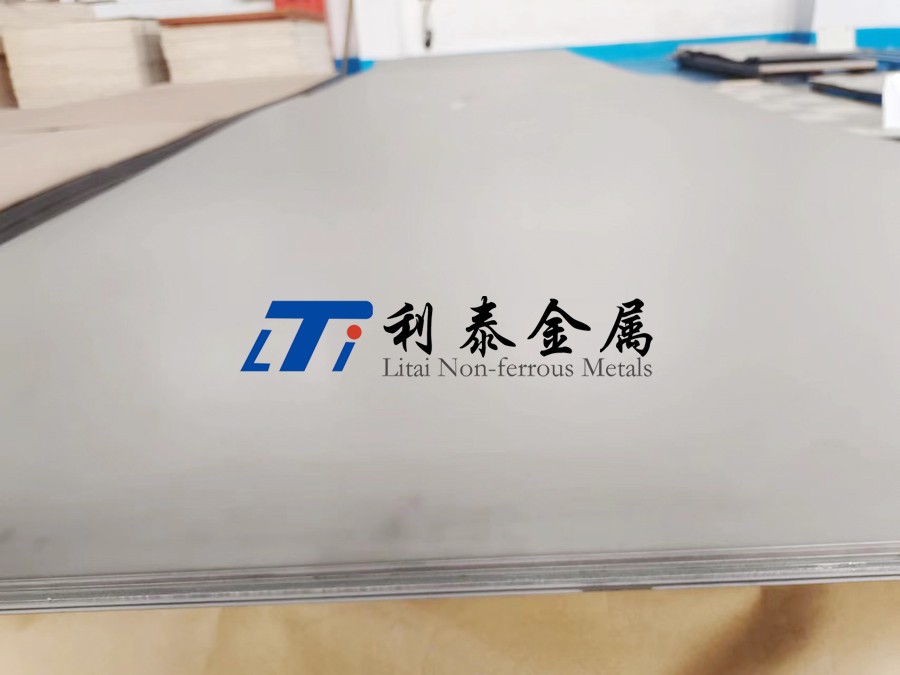

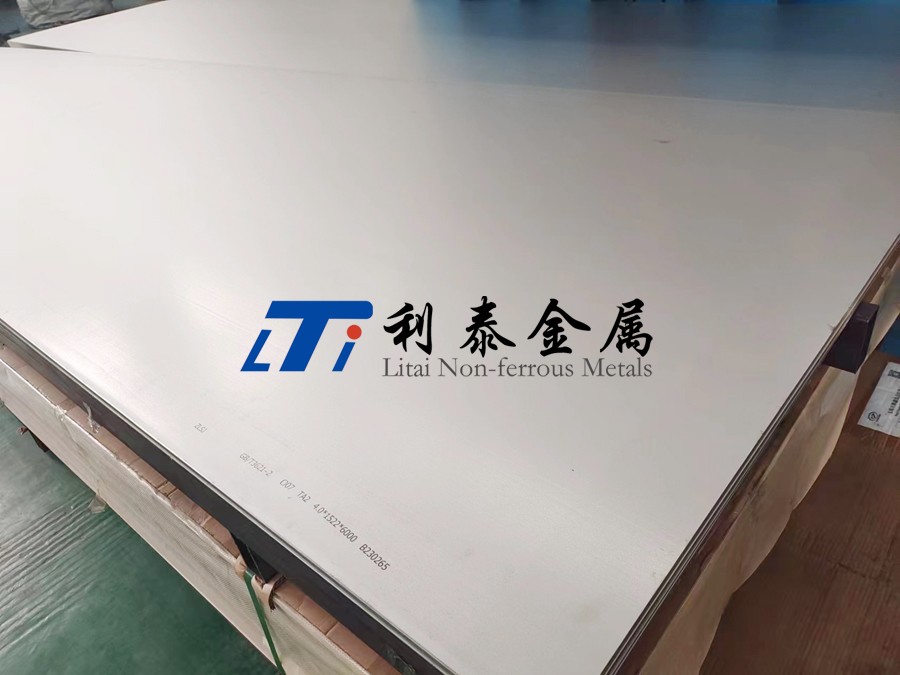

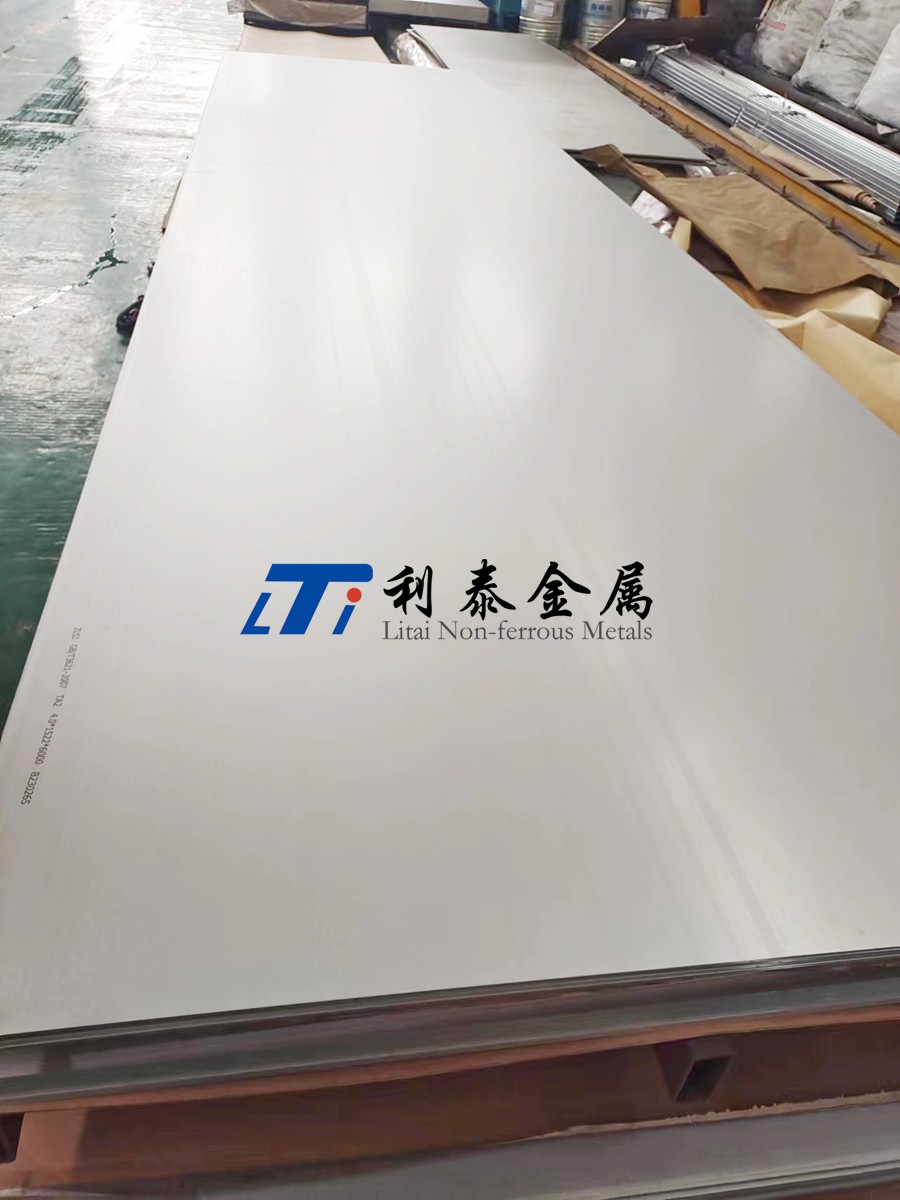

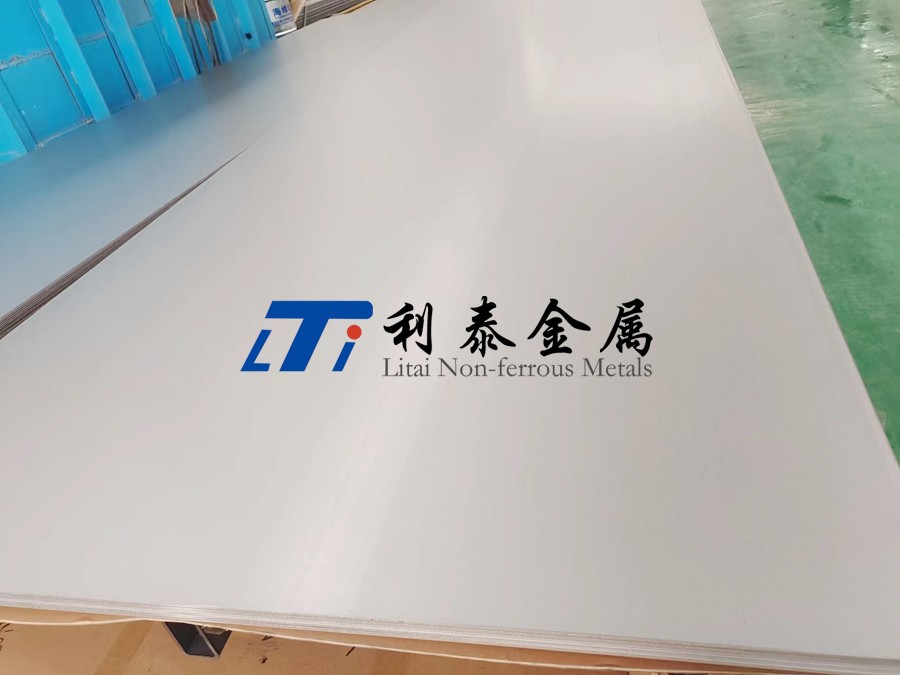

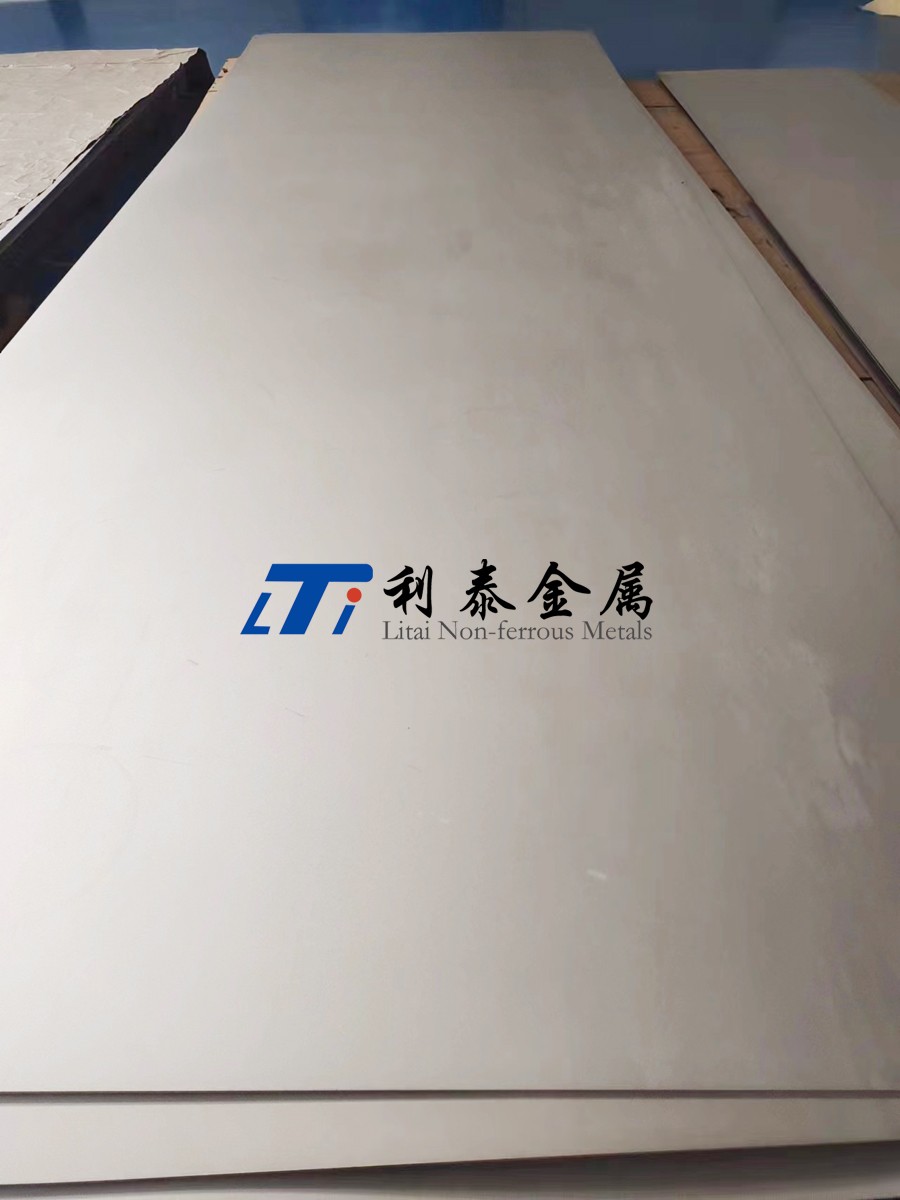

航空TC4鈦合金板

詳細描述

一、TC4鈦板的定義與名義成分

定義：TC4（國際通用牌號Ti-6Al-4V）是α+β型鈦合金，名義成分為 Ti-6Al-4V（鋁6%、釩4%），被譽為“鈦合金之王”，占據航空航天鈦合金用量的50%以上。

執行標準：

中國：GB/T 3621《鈦及鈦合金板材》、GB/T 2965《鈦及鈦合金棒材》

國際：ASTM B265（板材）、AMS 4911（航空材料規范）

二、性能與特點

1、核心性能：

室溫強度：退火態≥895 MPa，時效態≥930 MPa。

高溫性能：短時使用溫度≤350°C（強度保持率＞80%）。

疲勞性能：高周疲勞極限（10?次循環）≥500 MPa。

2、突出特點：

綜合性價比最優：強度、塑性、耐蝕性平衡，成本低于其他高強鈦合金。

加工性廣泛：可鍛造、軋制、焊接（氬弧焊、激光焊）。

生物相容性：無毒、抗過敏，適用于醫療植入物。

三、航空航天領域的具體應用

1、航空發動機：

風扇葉片：輕量化設計（比鋼減重40%），提升推重比。

壓氣機機匣：承受離心載荷與氣動熱應力。

2、機身結構：

機身框架：替代鋁合金，提高抗疲勞壽命（如波音787機身）。

起落架支撐：高強韌性，抵抗沖擊載荷。

3、航天器：

火箭燃料儲罐：低溫下（-196°C）仍保持良好韌性。

衛星支架：太空極端溫度下的尺寸穩定性。

四、制造工藝

1、熔煉：

真空自耗電弧爐（VAR）三次熔煉，控制雜質（O≤0.20%，F(xiàn)e≤0.30%）。

2、熱加工：

α+β兩相區鍛造（900~950°C），晶粒細化至ASTM 5-7級。

精密軋制板材厚度公差±0.1 mm。

3、熱處理：

退火工藝：700~800°C×1~4h空冷，消除殘余應力。

固溶時效（可選）：950°C水淬 + 500°C×4h時效，提升強度10%~15%。

4、表面處理：

陽極氧化：生成彩色氧化膜（5~20μm），提升耐磨性與裝飾性。

噴丸強化：表面壓應力層提高疲勞壽命30%。

五、與航空航天用其他鈦合金的對比

關鍵差異：

TC4 vs TC11：TC11耐溫更高（550°C），但成本高2倍，加工復雜；TC4性價比更優。

TC4 vs TA15：TA15焊接性更佳，但TC4綜合性能更均衡，適用場景更廣。

TC4 vs TB6：TB6強度更高，但耐溫性差（僅300°C），冷成型成本高。

六、選購方法與注意事項

1、選購要點：

認證文件：需GB/T 3621成分報告、AMS 4911性能檢測（含拉伸、彎曲、超聲波探傷）。

供應商資質：優先選擇NADCAP認證企業（如寶鈦股份、西部超導）。

板材規格：厚度≤50mm優先選用熱軋工藝，＞50mm需定制鍛造。

2、注意事項：

加工溫度控制：避免β相區（＞995°C）過熱導致晶粒粗化。

焊接保護：氬氣純度≥99.999%，防止氧化導致焊縫脆化。

氫脆防控：酸洗后需真空退火（氫含量≤0.015%）。

七、未來新應用領域探索

1、增材制造（3D打印）：

拓撲優化發動機支架：激光選區熔化（SLM）技術，減重30%。

2、新能源飛行器：

電動飛機電池托盤：輕量化+抗電解液腐蝕（替代鋁合金）。

3、太空基建：

月球基地結構件：耐輻射、抗月塵磨損，適應-180°C~130°C溫差。

4、智能結構：

嵌入式傳感器鈦板：集成光纖傳感器，實時監測結構健康狀態。

總結

TC4鈦合金是航空航天領域的“萬能材料”，以高強度、輕量化、工藝成熟為核心優勢，在機身、發動機及航天器中廣泛應用。相較于其他鈦合金，TC4在綜合性能與成本間取得最佳平衡，但需注意其耐溫性局限（≤350°C）。未來在增材制造、太空探索等領域的創新應用將推動其工藝升級，但需解決大尺寸構件均勻性、氫脆敏感性問題。選材時需緊扣設計需求，嚴控供應鏈質量，最大化其性價比優勢。
