1. 產品概述

上海湖泉閥門集團有限公司電動方形插板閥，又稱電動閘板閥或除塵卸灰閥，是一種專為粉料、晶粒料、小顆粒及小塊狀物料設計的流量控制與切斷裝置。該系列產品規格覆蓋 ‌200mm×200mm 至 1200mm×1200mm‌，主要作為各類除塵設備灰斗的卸料裝置，以及磨機、烘干機、料倉等設備的給卸料控制單元。其核心功能在于實現管道系統的介質分流、合流、流向切換或完全切斷，有效防止野風吹入，確保系統密封性。

2. 主要技術參數

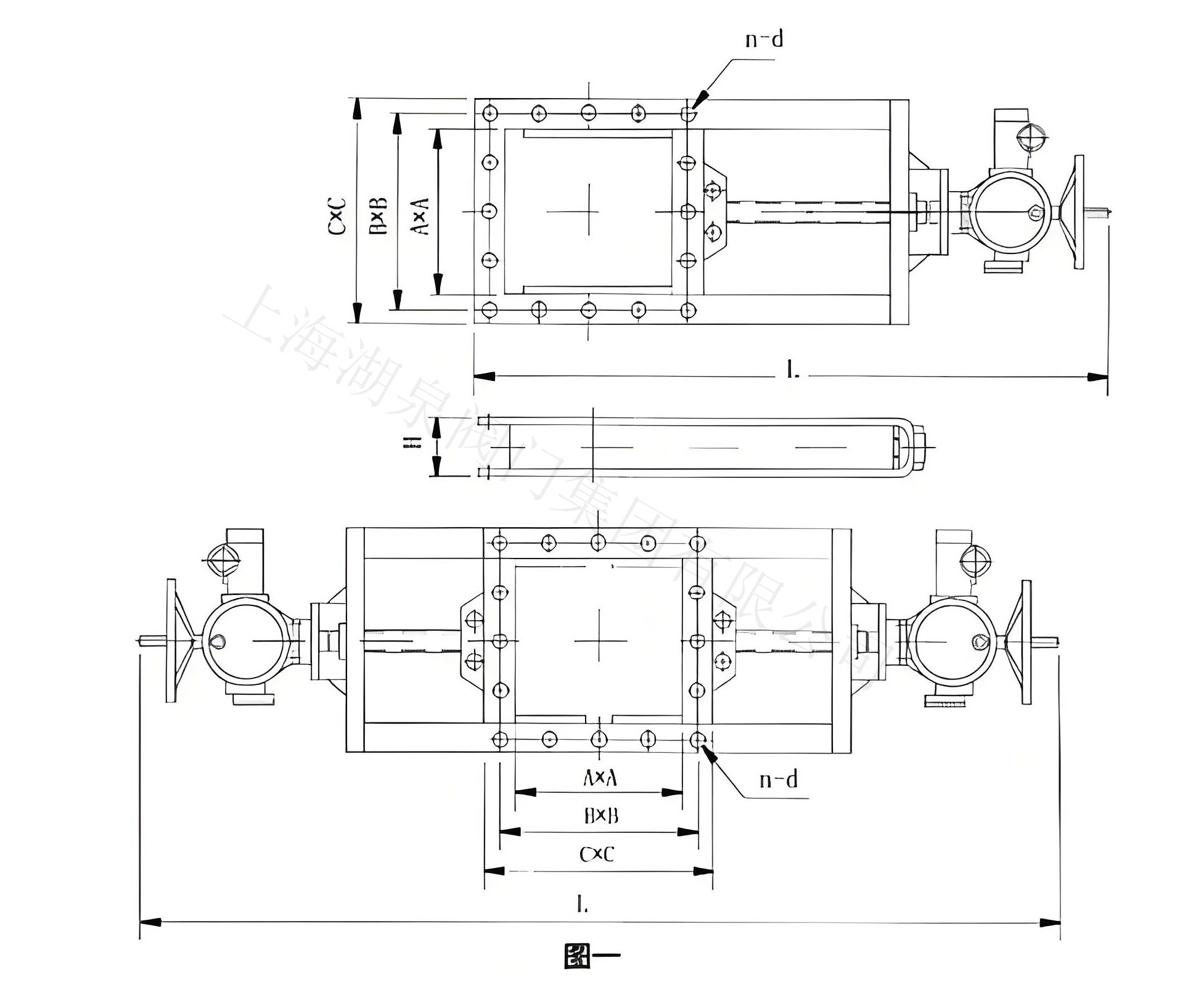

• ‌規格尺寸‌：方形口徑 200×200mm 至 1200×1200mm（支持定制）。
• ‌工作溫度‌：-29℃ 至 +300℃（部分型號適用于-10℃至+300℃工況）。
• ‌公稱壓力‌：通常為 PN1.0MPa - 1.6MPa，部分高壓型號可支持更高壓力。
• ‌驅動方式‌：電動（配備電動推桿或執行機構），亦可選配氣動、手動或電液動驅動。
• ‌適用介質‌：粉塵、灰渣、水泥、糧食、化工粉末等非粘性固體物料。

3. 結構特點與設計優勢

• ‌全通徑設計‌：閥門開啟后通道暢通無阻，流動阻力極小，避免物料堆積堵塞。
• ‌密封性能優異‌：閘板與閥座始終緊密接觸，采用楔形密封面結構（楔形角通常為5°），配合軟密封或硬密封形式，泄漏量小，能有效隔絕氣流。
• ‌結構緊湊耐用‌：閥體多采用優質碳素鋼（如Q235A）焊接而成，密封面可采用不銹鋼材質，具有耐磨、耐腐蝕、重量輕的特點。
• ‌操作靈活簡便‌：電動驅動實現自動化控制，啟閉速度快，動作平穩，無卡阻現象。螺桿式傳動結構可實現無塵潤滑，減少灰塵對傳動部件的銹蝕影響。
• ‌安裝適應性強‌：安裝不受角度限制，可根據現場空間靈活布置；DN600以上大型型號建議垂直固定安裝。

4. 工作原理

電動方形插板閥的啟閉件為閘板，其運動方向與流體方向垂直。通過電動執行機構驅動螺桿或推桿，帶動閘板在閥體內做升降運動。

• ‌全開狀態‌：閘板完全提升，物料在重力或壓力下自由通過。
• ‌全關狀態‌：閘板下降至閥座，形成嚴密密封，切斷物料流動并隔離上下部氣壓。
• ‌注意‌：該閥門通常僅用于全開或全關操作，不建議用于調節和節流，以免磨損密封面影響壽命。

5. 應用領域

• ‌環保行業‌：布袋除塵器、旋風除塵器的灰斗卸料。
• ‌冶金礦山‌：礦粉輸送、燒結廠除塵系統。
• ‌建材化工‌：水泥廠料倉、化工廠粉體配料系統。
• ‌其他行業‌：電力、造紙、制藥、糧食加工、玻璃制造等。

6. 選型與維護建議

• ‌選型要點‌：需根據物料特性（溫度、粒度、腐蝕性）、管道尺寸及工作壓力選擇合適型號。口型（方口/圓口）應與配套卸料器形狀一致。
• ‌維護提示‌：定期檢查密封面磨損情況，保持傳動機構潤滑。在高溫高粉塵環境下使用時，應確保電氣元件的防護等級符合要求。
