產品名稱：上海電動截止閥j961y[ 2020-08-31 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、上海電動截止閥j961y產品描述

上海湖泉直銷的電動截止閥j961y是公司出售的高端產品。截止閥適用于公稱壓力PN200~PN320 及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中，切斷或接通管路介質。為數百家火電廠、水電站、冶金公司的大修、技改供給了優質的設備選型、施工方案、設備調試、售后服務等一條龍服務詳詢請來電。

二、上海電動截止閥j961y產品設計標準

1、設計標準：JB/T 3595/E101
2、結構長度：JIS E101
3、對焊端：ANSI B16.25
4、試驗與檢驗：JIS E101
5、壓力-溫度：JB/T 3595
6、產品標識：GB/T 12220
7、供貨規范：JIS E101

三、上海電動截止閥j961y結構優勢

1、采用壓力自緊式密封，閥體支管兩端為焊接連接。
2、閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3、.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

四、上海電動截止閥j961y主要零件材料

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固件
J61H型 J961H型	25 WCB	25 WCB	鉻不銹鋼鉻鉬鋁鋼氮化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼鉻鉬鋼
J61Y型 J961Y型	25 WCB	25 WCB	鉻不銹鋼鉻鉬鋁鋼氮化	25	硬質合金
J61Y-P54型 J961Y-P54型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoA1A	12Cr1MoV	硬質合金
J61Y-P55型 J961Y-P55型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoA1A	12Cr1MoV	硬質合金
J61Y-P57型 J961Y-P57型	12Cr1MoV WC9	12Cr1MoV WC9	20Cr1Mo1VA 25Cr2MoVA	12Cr1MoV	硬質合金

相關產品：電動閥門

五、上海電動截止閥j961y主要外形連接尺寸

公稱通徑

主要外形尺寸和連接尺寸

J961	H	-100、200、250、320 J961Y-P54100V、P54140V、P54170V
	Y

150

37.5°

518

135 170

37.5°

518

135 170

37.5°

518

170 180

37.5°

560

230

37.5°

545

50（1）

250

32°

728

50（2）

320 350

32°

748

370 260

100

110

32°

829

400 430 470

108

130

32°

898

100

455 560

107

144

165

32°

913

125

600

124

170

184

32°

1182

150

700

146

180

212

32°

1278

J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V

150

37.5°

518

135 170

37.5°

518

135 170

37.5°

518

170 180

37.5°

560

230

37.5°

545

50（1）

250

32°

728

50（2）

320 350

32°

748

370 260

104

110

32°

829

400 430 470

110

140

32°

898

100

455 560

107

148

170

32°

913

125

600

124

170

184

32°

1182

150

700

146

180

212

32°

1278

六、上海電動截止閥j961y產品圖

上一篇：電動波紋管截止閥 / 下一篇：dn125鑄鋼電動法蘭截止閥

閥門資訊

閥門知識

閥門產品

: 防爆消防電動球閥

: EOA開關型電動執行器

: 電動對夾球閥

: dn300一體式電動刀型閘閥

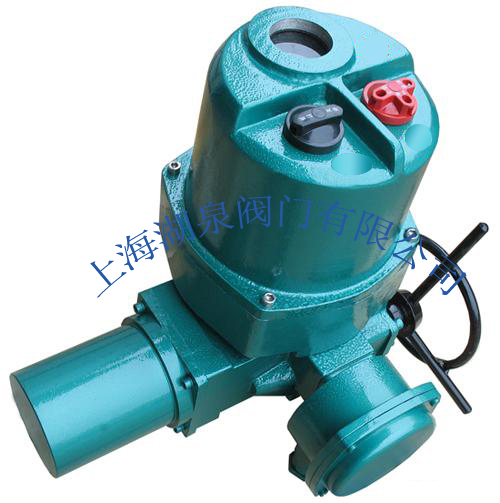

: DQ疊加式部分回轉型閥門電動裝置
